Цифровий мультиметр DT 830B Вимірювальний пристрій Тестер
Купівля вимірювального приладу DT830B виправдана у випадку, коли ваші потреби у вимірах досить скромні, і обмежуються виміром основних величин, пов'язаних законом Ома: напруги (змінного/постійного), постійного струму та опору. Крім цього, такий цифровий мультиметр містить низку додаткових можливостей, корисних для радіоаматорів. Використовуючи у своїй практиці DT830B, ви вже не буде ставити собі питання: як перевірити проводку, як виміряти напругу в мережі.

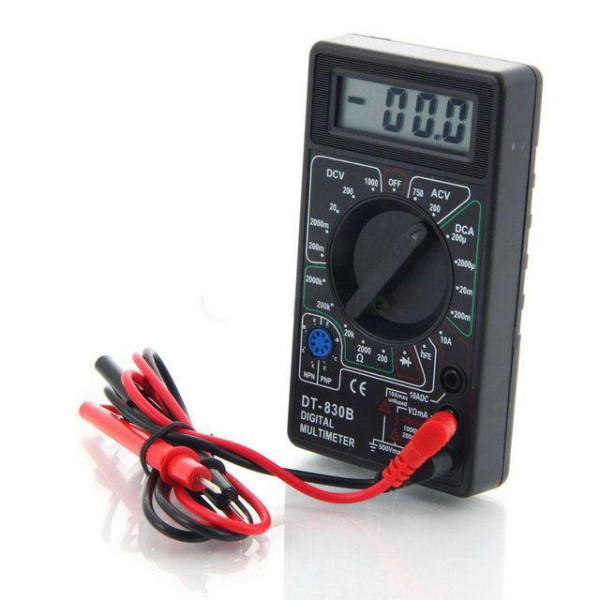

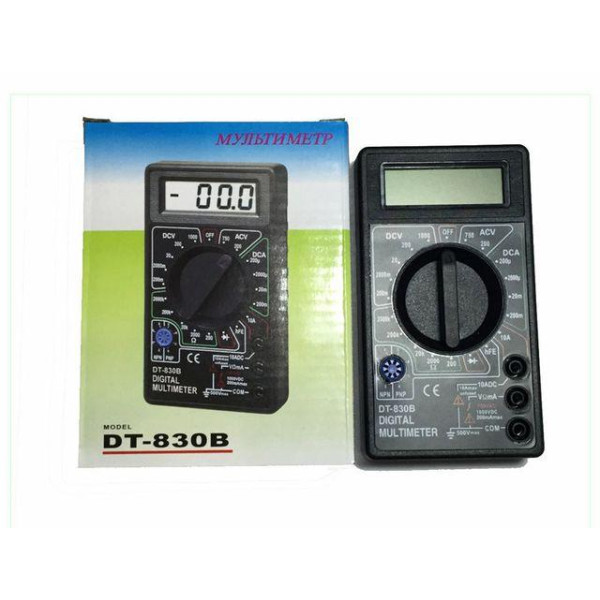

Тестер електричний – розумне придбання для забезпечення балансу між функціями та ціною. Конструкція DT830B є традиційною для мультиметрів такого класу з розташуванням невеликого дисплея у верхній частині передньої панелі. В цілому цей прилад повністю ідентичний мультиметру DT838, як у плані зовнішнього вигляду, так і за вимірювальними функціями, за винятком того, що в останнього є можливість вимірювати температуру. ти положень. Вимкнення цифрового мультиметра відбувається при встановленні в положення - OFF (у крайній верхній позиції). Після завершення вимірювань обов'язково вимкніть прилад, щоб батарея не розрядилася.

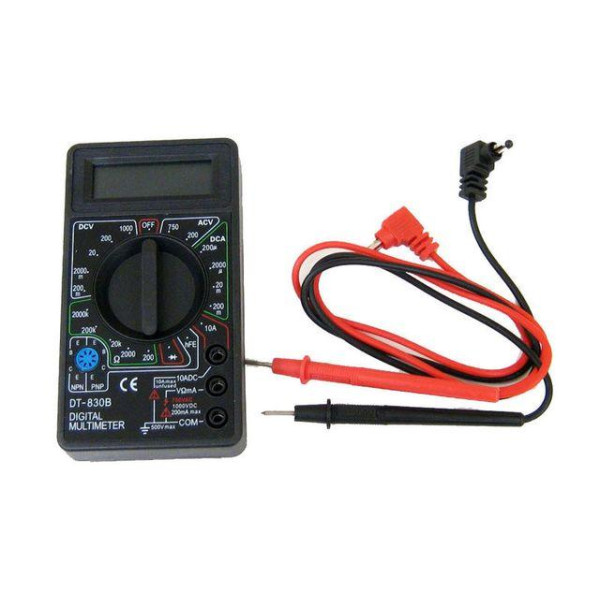

Мультиметр цифрової комплектується щупами, які в залежності від виду вимірювань вставляються в одне з трьох гнізд:
гніздо “COM” – загальне всім вимірювань;
гніздо ”10 А” – для виміру великих струмів (до 10 А);
гніздо для решти вимірів.
Тут діапазонів більше, верхня межа збільшена до 1000 Вольт. Цього достатньо, щоб, зокрема, повністю перевірити всі “контрольні” точки, якщо ви налаштовуєте тільки зібрану електронну схему. У радіотехніків-початківців часто виникає питання: як вибрати діапазон вимірювання мультиметра? Звичайно, питання має значення для універсальних мультиметрів, адже мультиметри-автомати самі вибирають потрібний діапазон. Відповісти можна так: потрібно вибрати максимальний діапазон, провести вимірювання, і якщо побачите, що показання виявляться меншими за межу найближчого діапазону, перемикачем перейдіть на нього. Цей важливий вид вимірювання, оскільки величина струму, споживаного електронною схемою, використовується для розрахунку потужності блоку живлення, вибору запобіжників, для придбання потрібного акумулятора або батареї, якщо пристрій отримує автономне живлення. Майте на увазі, що в мультиметрі DT830B відсутній захист по входу "10 А", тому необхідно дотримуватися декількох нескладних правил: не перевищуйте граничний струм - 10 А. Вставляйте щупи в гнізда, керуючись написами біля них. Не проводьте вимірювання струму в положеннях поворотного перемикача, призначених для вимірювання напруги та опору. В іншому випадку прилад буде виведений з ладу, оскільки таке підключення рівносильне короткому замиканню. При вимірі струму мультиметр завжди вмикайте послідовно з навантаженням (у розрив ланцюга). У цьому режимі (зі значком діода) використовується властивість p/n переходу напівпровідникового приладу відкриватися під впливом невеликої прямої напруги (зазвичай до 1 В), і закриватися при застосуванні зворотної напруги.
У цьому режимі можна перевірити p/n переходи транзисторів та його тип (PNP чи NPN). Вимірювання коефіцієнта посилення транзисторів потрібно встановити поворотний перемикач у положення hFE, вставити висновки транзистора у відповідне гніздо, і екрані буде показано приблизне значення коефіцієнта. Виміряти опір резистора, легко вибравши необхідний діапазон: від 200 Ом до 2 Мом. На нижній межі (200 Ом), Ви цілком можете продзвонювати ланцюги. Переважна більшість радіоелектронних схем не споживає більше 10 А, але якщо потрібно виміряти більший струм, можете замовити мультиметр цифровий DT9208A, у якого верхня межа струму розширена до 20 А, є можливість вимірювати змінний струм та інші корисні функції.
Технічні характеристики
Постійна напруга – 1000 В;
Змінна напруга – 600 В;
Постійний струм – 10 А;
Опір – 2 МОм;
Перевірка коефіцієнта посилення транзисторів (PNP/NPN): +;
Тест діодів: +;
Індикація розряду батареї: +;
Індикація навантаження: +;
Робоча температура: 23+/-5 ºС, вологість трохи більше 75 %;
Число положень поворотного перемикача: 19;
Живлення: "Крона" 9В (1 шт.);
Дисплей: LCD;
Кількість гнізд: 3;
Габаритні розміри: 12.6 х 7 х 2.8 см;
Вага: 137 гр;
