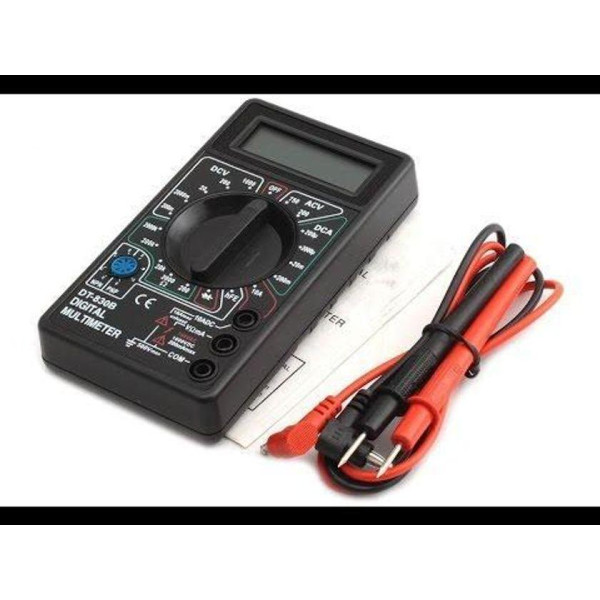

Мультиметр (тестер) DT 830 B
Купівля вимірювального приладу DT830B виправдана в разі, коли ваші потреби в вимірах досить скромні, і обмежуються вимірюванням основних величин, пов'язаних законом Ома: напруги (змінного/постійного), постійного струму та опору. Кроме цього, такий цифровий мультиметр містить низку додаткових можливостей, корисних для радіоаматорів. Використовуючи у своїй практиці DT830B, ви вже не буде собі задавати питання: як перевірити проводину, як виміряти напругу в мережі.
Тестер електричний — розумне придбання для забезпечення балансу між функціями та ціною. Конструкція DT830B традиційна для мультиметрів такого класу з розташуванням невеликого дисплея у верхній частині передньої панелі. Загалом цей прилад повністю ідентичний мультиметру DT838, як у плані зовнішнього вигляду, так і за вимірювальними функціями, за винятком того, що в останнього є можливість вимірювати температуру досить великий поворотний перемикач розташовується за центру приладу та може повертатися й фіксуватися в одному з 19 положень. Вимкнення цифрового мультиметра відбувається під час встановлення в положення — OFF (у верхній позиції). Після завершення вимірювань обов'язково вимкніть прилад, щоб не розрядилася батарея.
Мультиметр цифровий комплектується щупами, які залежно від типу вимірювань вставляються в одне з 3 гнізд:
- гніздо "COM" — загальне для всіх вимірювань;
- гніздо "10 А" – для вимірювання великих струмів (до 10 А);
- гніздо для всіх інших вимірювань.
Тут діапазонів більше, верхня межа збільшена до 1000 вольтів. Цього досить, щоб зокрема, щоб повністю перевірити всі "контрольні" точки, якщо ви налаштовуєте тільки зібрану електронну схему. У радіотехніків-початківців часто виникає питання: як вибрати діапазон вимірювання мультиметра? Звичайно, питання має значення для універсальних мультиметрів, адже мультиметри-автомати самі вибирають потрібний діапазон. Відповісти можна так: потрібно вибрати максимальний діапазон, провести вимірювання, і якщо побачите, що показання виявляться меншою від межі найближчого діапазону, перемикачем перейдіть на нього. Цей важливий вид вимірювання, оскільки величина струму, споживаного електронною схемою, використовується для розрахунку потужності блока живлення, вибору запобіжників, для купівлі потрібного акумулятора або батарейки, якщо пристрій отримує автономне живлення. Пам'ятайте, що в мультиметрі DT830B немає захисту за входом "10 А", тому необхідно дотримуватися кількох нескладних правил: не перевищуйте передільний струм - 10 А. Вставляйте щупи в гнізда, керуючись написами біля них. Не вимірюйте струм у положеннях поворотного перемикача, передбачених для вимірювання напруги та опору. Інакше прилад буде виведений із ладу, оскільки таке під'єднання становить коротке замикання. Під час вимірювання струму мультиметр завжди вмикайте послідовно з навантаженням (в розриві ланцюга). У цьому режимі (зі значком діода) використовується властивість p/n переходу напівпровідникового приладу відкриватися під впливом невеликої прямої напруги (зазвичай до 1 В), і закриватися під час застосунку зворотної напруги.
У цьому ж режимі можна перевірити p/n переходи транзисторів і їхній тип (PNP або NPN). Вимірювання коефіцієнта посилення транзисторів потрібно встановити поворотний перемикач у положення hFE, вставити висновки транзизора у відповідне гніздо, і на екрані буде показано приблизне значення коефіцієнта. Вимірювати опір резистору, нескладно вибравши потрібний діапазон: від 200 Ом до 2 Мом. На нижній межі (200 Ом), Ви цілком можете прозвати ланцюги. Підважувальна більшість радіоелектронних схем не споживає понад 10 А, але якщо потрібно виміряти більший струм, можете замовити мультиметр цифровий DT9208A, у якого верхня межа струму розширена до 20 А, є можливість вимірювати змінний струм та інші корисні функції,
Технічні характеристики
- Постійна напруга 1000 В;
- Змінна напруга 600 В;
- Постійний струм 10 А;
- Опір — 2 МОм;
- Перевірка коефіцієнта посилення транзисторів (PNP/NPN): +;
- Тест діодів: +;
- Індикація розряду батареї: +;
- Індикація перевантаження: +;
- Робоча температура: 23+/-5 oС, вологість не більш ніж 75%;
- Кількість положень поворотного перемикача:19;
- Живлення: "Крона" 9 В (1 шт.);
- Дисплей: LCD;
- Кількість гнізд: 3;
- Габаритні розміри: 12.6 х 7 х 2.8 см;
- Вага: 137 гр;
Комплектація
- мультиметр;
- технічний опис (на російській);
- щупи;
- батарея 9 В;
- картонна упаковка;
